Universalratschen

für Industrie und Handwerk

Einsatzgebiet Anwendung


Aufgrund der hohen Präzision sind die Universalratschen optimal für den Einsatz an schwer zugänglichen Stellen geeignet.

Anwendung:

  • Für Reparatur- und Montagearbeiten sowie zum Anbau an Maschinen und Geräten.

Merkmale:

  • Stabile Konstruktion und einfache Handhabung Ratschengehäuse brüniert, Verschleißteile gehärtet.
    Die Einsätze können leicht ausgewechselt werden und sind einzeln oder satzweise lieferbar.

Standardausführung:

  • Typ R umschaltbar für Rechts- und Linksgang. Einsätze bei Mittelstellung des Schalthebels gesperrt.

Universal-Ratschen Typ R/RGS

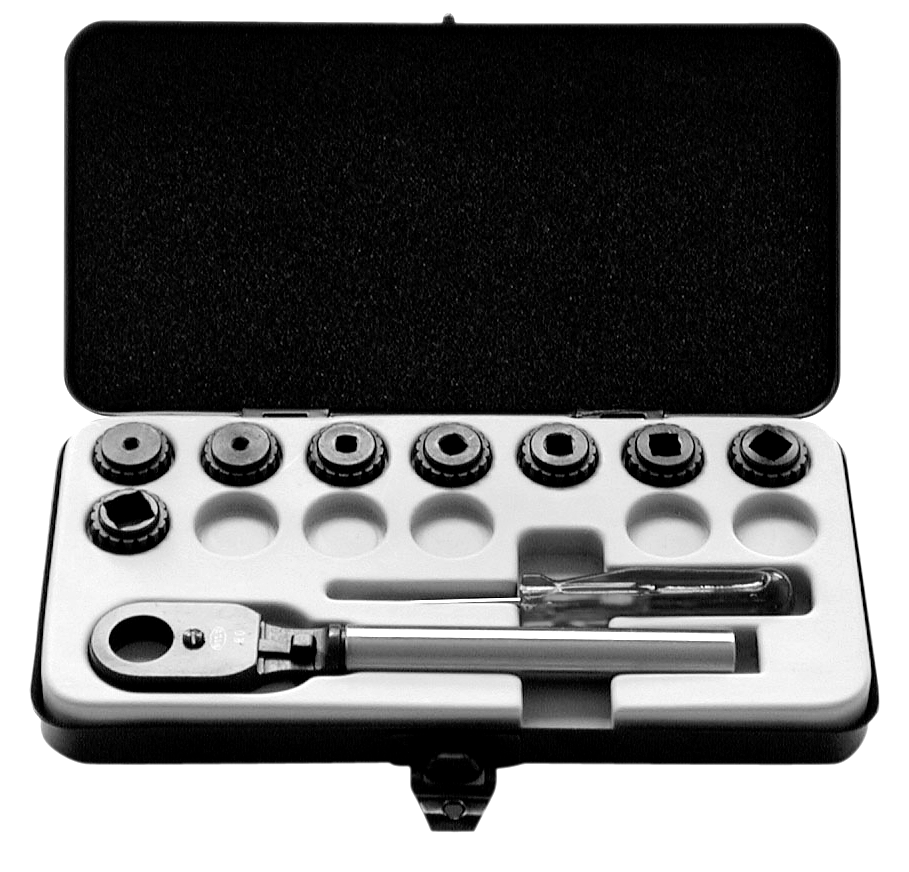

Der Bilz Universal-Ratschensatz mit Vierkanteinsätzen ist z.B. an schwer zugänglichen Stellen zum Gewindeschneiden
und Reiben in der Montage und bei Reparaturarbeiten geeignet.

Sonderausführungen:

  • Mit verlängertem Hebelarm
  • Mit Hebelarm nach Kundenzeichnung ( z.B. gekröpft)
  • Verstärkte Ausführung für höhere Drehmomente
  • Verchromte oder bichromatisierte Ausführung
  • Sonderprofile in den Einsätzen

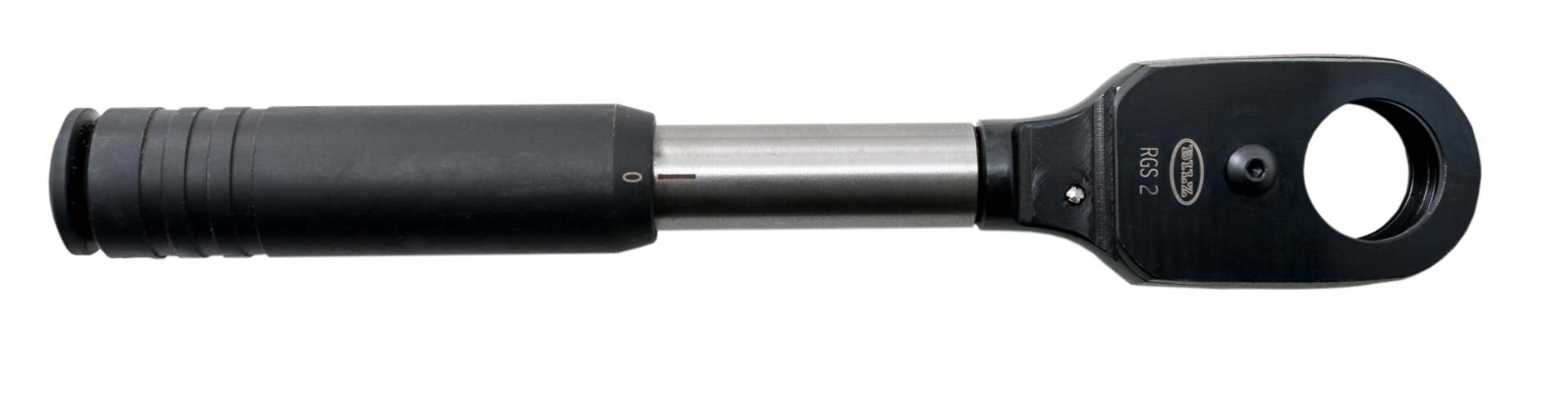

    Typ RGS Vorteile:

    •  robuste Ausführung durch Verwendung von gehärteten Bauteilen
    •  formschlüssige Arretierung der gewählten Schaltrichtung,
      (Links-Rechts-Neutral) dadurch keine unkontrollierte Verstellung der Schaltrichtung möglich
    •  kompakte Bauweise durch in den Schaltgriff integrierten Umschaltmechanismus
    •  ergonomisches Design

    - Präzision auf lange Sicht — In der Werkstückspannung

    Spannvorrichtungen, Schraubenschlüssel für Schraubstöcke und Vorrichtungen an Maschinen — Sonderlösungen sind möglich

    • Ratsche und Einsatz VKT
      Artikelbezeichnung: R3-HA300 + R3-VKT19
      Ideale Werkstückspannung an Maschinenschraubstöcken - Lange Hebelwirkung mit
      wenig Kraftaufwand. Einfaches aufstecken auf z.B. Vierkant oder Sechskant Aufnahme.
    • Ratsche und Einsatz Bohrung
      Artikelbezeichnung: R5-HA550 + R5-D30
      Integration an Maschinenelementen wie z.B.
      Spannvorrichtungen mittels Bohrung mit Keilnut..

    Präzision auf lange Sicht — In Industrieanwendungen



    • Ratsche und Einsatz VKT
      Artikelbezeichnung: R2-HA220 + R2-SKT17
      Pressdruck anpassen bei einem
      Walzenlager mittels Sechskant Aufnahme.



    • Ratsche und Einsatz VKT
      Artikelbezeichnung: R3-HA250 + R3-VKT17
      Präzise Vierkantaufnahme zur Betätigung eines Absperrventils.



    • Ratsche und Einsatz VKT
      Artikelbezeichnung: R4-HA380 + R4-D25

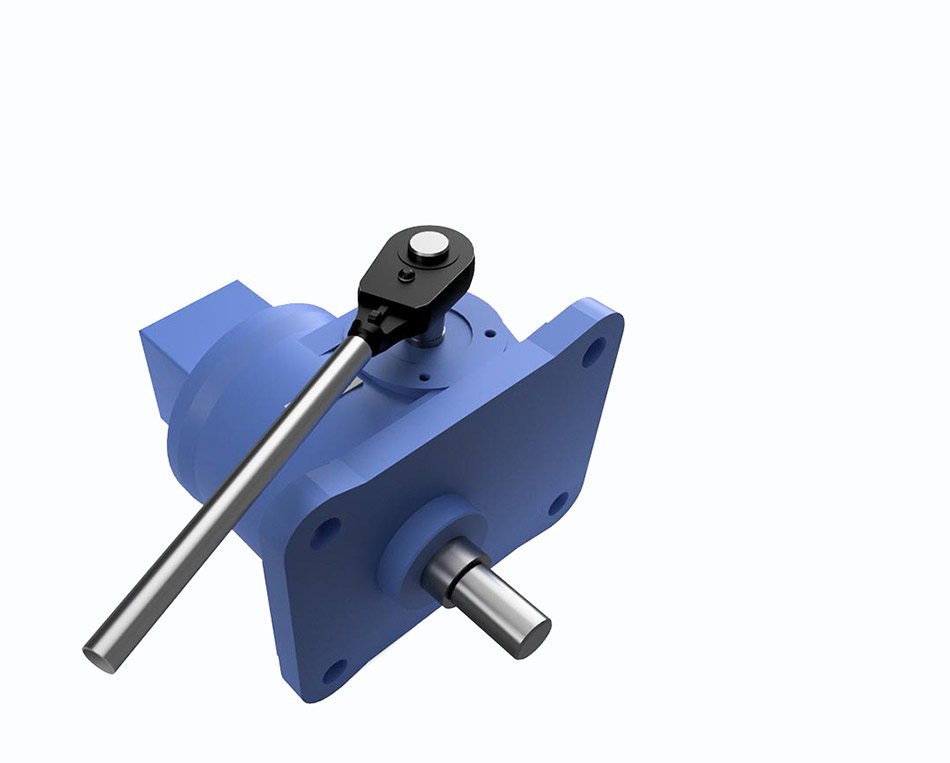

      Integration an Maschinenelementen wie
      z.B. Gewindegetriebe mittels Bohrung
      mit Keilnut.
    • Ratsche und Einsatz VKT
      Artikelbezeichnung: RS0 + R0-VKT4,9
      Gewinde schneiden an einer Montageplatte
      Ratschen-Einsatz Vierkant.
